発振器内蔵-乾電池昇圧電源 | |
組み立て後の完成図 |
LED表示部拡大写真 マニュアルの抜粋 |
単3乾電池3本からDC 5−12V等の電圧を得る昇圧スイッチング電源です。AC電源を使わないので、デジタル・アナログ回路の手軽な実験用に最適です。さらに、オーディオ帯域の実験用に低周波発振器も内蔵しています。これからいろいろと実験する準備として製作してみてはいかがでしょうか。しかも今度はゲルマニウム・ラジオ・キットと違い、最新のMOS FETとスイッチング電源を採用しています。大きな放熱板も不要で昔の電源のイメージとは大違いです。ゲルマニウム・ラジオと両方作れば、過去・現在の良い点を両方楽しんでいただけます。 別途ご案内するpdfファイルにより、いろいろなデザインのケースを作ることができます。複数使えば、±電源や異なる出力電圧を得ることもできます。上の絵はマニュアルの抜粋ですが、このように写真や実体配線図や説明を多用して、簡単に組み立てられるのは勿論、簡単な動作原理も組み立てと同時に理解できるようにしてあります。上左の絵は完成図です。組み立てるとこのようになります。色やデザインは選べます。 | |

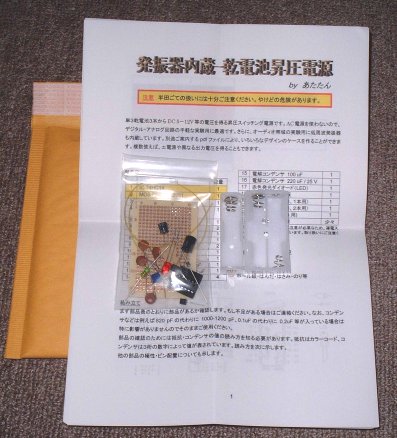

お送りする製品の状態(単品の場合) |
発振器内蔵-乾電池昇圧電源キット (当方は零細事業者のため、消費税はかかりません。) |
マニュアルなしセット(上級者向け) 部品表・回路図・pdfファイルのURLのみ付きます。マニュアルなしセット ご購入の場合、組み立てに関する一切の質問はお受けできません。 |
本製品についてのお問い合わせは、こちら までどうぞ。
